Ogrzewanie podłogowe na podczerwień: montaż folii grzewczej krok po kroku

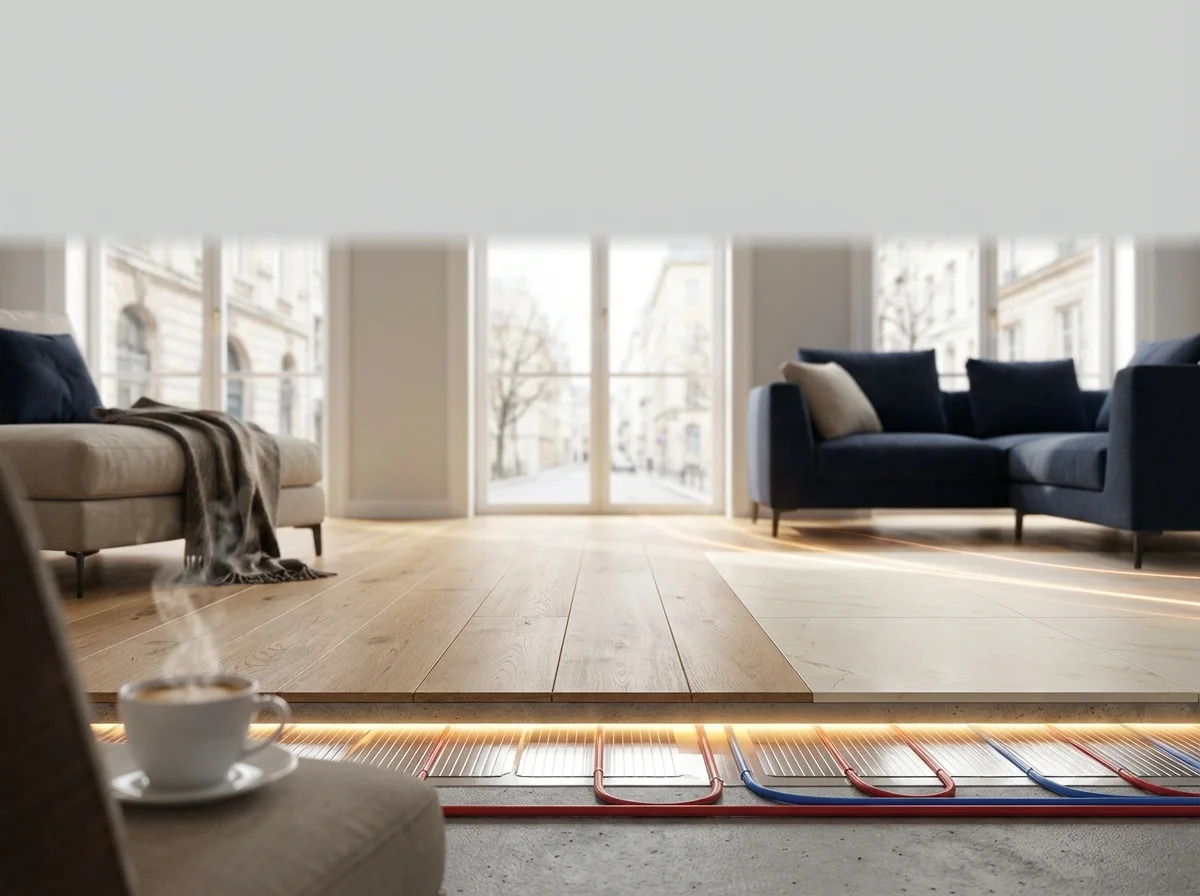

Ogrzewanie podłogowe na podczerwień to folia grzewcza ułożona pod panelami, która zamienia energię elektryczną w ciepło oddawane przez całą powierzchnię podłogi. Montaż jest prostszy niż przy wodnym ogrzewaniu podłogowym, ale wymaga dokładnego planu i starannego wykonania warstw. Opisujemy cały proces na podstawie naszej realizacji: od planowania po ułożenie paneli.

Ogrzewanie na podczerwień: jak zaplanować

Planowanie decyduje o tym, czy ogrzewanie będzie równomierne i bezpieczne. Trzeba ustalić, gdzie stanie stała zabudowa, jaką powierzchnię pokryje folia, jaka moc jest potrzebna i gdzie zamontować termostaty.

Rozplanowanie pomieszczenia

Folii nie układa się tam, gdzie staną szafy, łóżka i inne meble bez nóżek, bo pod nimi ciepło nie ma ujścia i folia może się przegrzać. Wyjątkiem są meble na nóżkach o wysokości co najmniej 3 cm.

Rozkład folii

Szerokość pasów dobiera się tak, żeby jak najlepiej wypełnić wolną powierzchnię. W naszej realizacji stosowaliśmy wytyczne producenta folii:

• odstęp co najmniej 5 cm od ścian i stałych instalacji;
• odstęp 0,5–1 cm między pasami folii;
• pokrycie co najmniej 60% powierzchni pomieszczenia.

Zawsze sprawdź instrukcję producenta konkretnej folii, bo wartości mogą się różnić.

Dobór mocy i przyłącza

Moc folii dobiera się do powierzchni pokrycia i ocieplenia pomieszczenia. Następnie trzeba sprawdzić, czy łączna moc wszystkich pomieszczeń mieści się w mocy przyłączeniowej budynku, czy potrzebne będzie jej zwiększenie. Na koniec wyznacza się miejsca termostatów, którymi można sterować ogrzewaniem w poszczególnych strefach.

Przygotowanie pomieszczenia

Przed montażem ściany i podłoga muszą być czyste i wolne od kurzu. Podłoże powinno być równe, suche i stabilne. Jeśli wymaga naprawy lub gruntowania, robi się to przed rozpoczęciem układania warstw.

Montaż folii grzewczej krok po kroku

Montaż składa się z warstw, które układa się w stałej kolejności. Każda ma swoją funkcję: chroni przed wilgocią, izoluje od spodu, grzeje albo zabezpiecza folię od góry.

1. Pierwsza warstwa paroizolacji

Folię paroizolacyjną rozkłada się na całej powierzchni pomieszczenia, z kilkucentymetrowym zapasem na ściany. Chroni ona przed wilgocią z podłoża.

2. Podkład izolacyjny

Na paroizolacji układa się podkład izolacyjny: matę przeznaczoną do ogrzewania podłogowego albo płyty z polistyrenu ekstrudowanego. Podkład izoluje termicznie i akustycznie, dzięki czemu ciepło idzie w górę, a nie w strop. Podkład pokrywa całą powierzchnię pomieszczenia.

3. Folia grzewcza

Folię grzewczą układa się zgodnie z projektem i mocuje do podkładu przeznaczoną do tego taśmą. Folię przecina się wyłącznie w miejscach wskazanych przez producenta.

4. Przewody i połączenia

Pasy folii łączy się przewodami dobranymi do mocy, używając konektorów przeznaczonych do danej folii. Połączenia zabezpiecza się taśmą samowulkanizującą. Przewody prowadzi się do termostatu, a od termostatu w pobliże folii prowadzi się czujnik temperatury podłogi. Podłączenie do instalacji elektrycznej budynku powinien wykonać elektryk z kwalifikacjami, a obwód powinien mieć zabezpieczenie różnicowoprądowe.

5. Test instalacji

Przed przykryciem folii włącza się system i sprawdza, czy wszystkie pasy grzeją, a termostat i czujnik działają. Wszelkie poprawki wprowadza się od razu, póki folia jest odsłonięta.

6. Druga warstwa paroizolacji

Na folię grzewczą rozkłada się drugą warstwę folii paroizolacyjnej na całej powierzchni pomieszczenia, równo przyciętą przy ścianach.

7. Ochrona przed wilgocią

Dolną folię paroizolacyjną zawija się na górną i skleja taśmą. Uszczelnia się też miejsca, w których przechodzą przewody, żeby wilgoć nie dostała się do warstwy z folią grzewczą.

8. Wykończenie

Panele laminowane układa się bezpośrednio na górnej folii paroizolacyjnej i wykańcza listwami przypodłogowymi.

Jakie podłogi pasują do folii

Folia grzewcza najlepiej współpracuje z panelami laminowanymi i podłogami pływającymi. Przy podłogach drewnianych trzeba sprawdzić, czy producent dopuszcza ogrzewanie podłogowe i jaką maksymalną temperaturę powierzchni. Pod płytki ceramiczne zamiast folii stosuje się zwykle matę grzewczą w kleju lub wylewce.

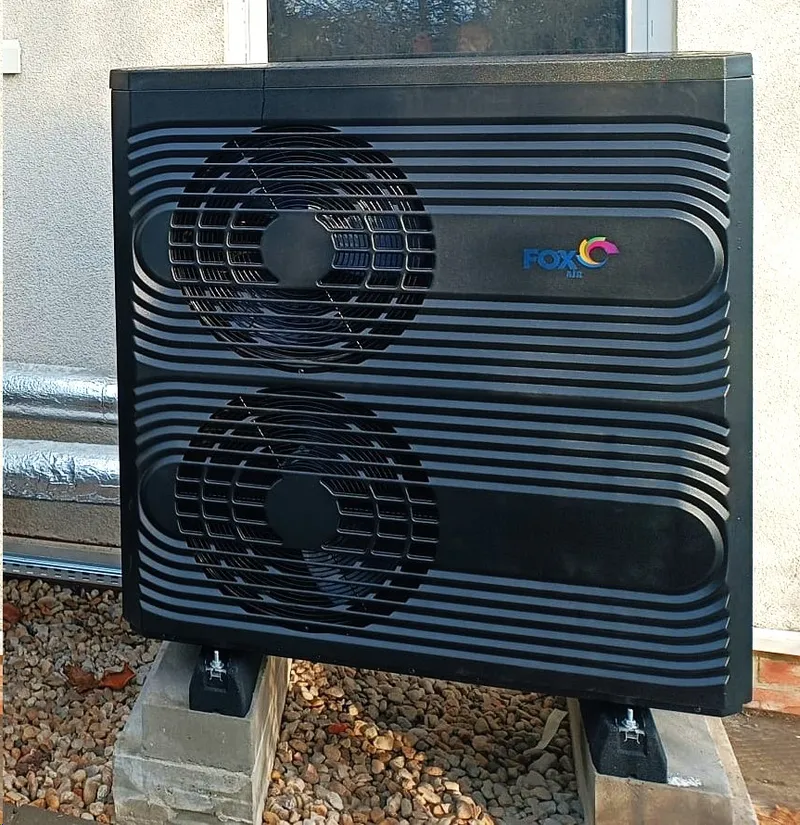

Na etapie budowy domu przewody grzewcze można też zatopić w wylewce. Alternatywą jest wodne ogrzewanie podłogowe z pompą ciepła.

Koszty eksploatacji

Ogrzewanie na podczerwień jest ogrzewaniem elektrycznym oporowym: 1 kWh energii elektrycznej daje około 1 kWh ciepła. Pompa ciepła z tej samej kilowatogodziny wytwarza kilka kWh ciepła, bo pobiera resztę energii z otoczenia. Dlatego przy dużym zapotrzebowaniu na ciepło pompa ciepła ma niższe koszty eksploatacji.

Folia ma za to inne zalety: niski koszt instalacji, brak kotła i rur oraz szybką reakcję na termostat. Sprawdza się w:

• dobrze ocieplonych domach o małym zapotrzebowaniu na ciepło;
• łazienkach, poddaszach i pomieszczeniach używanych okresowo;
• roli ogrzewania uzupełniającego obok pompy ciepła;
• domach z fotowoltaiką, gdzie część energii do grzania pochodzi z własnej instalacji.

Ile zapłacisz za energię do ogrzewania, oszacujesz w kalkulatorze kosztów energii. Połączenie fotowoltaiki z ogrzewaniem elektrycznym i pompą ciepła opisujemy w artykule fotowoltaika i pompa ciepła.

Montaż z certyfikowanym instalatorem

Montaż folii jest prosty technicznie, ale błędy w planie i połączeniach widać dopiero po ułożeniu paneli, kiedy poprawki są kosztowne. Sun Valley Energy ma certyfikat instalatora systemów Heat Decor i od 2021 r. zrealizowało ponad 150 projektów, od pomp ciepła po instalacje fotowoltaiczne. Jeśli rozważasz ogrzewanie na podczerwień, zacznij od oceny zapotrzebowania na ciepło: ona pokaże, czy folia wystarczy jako główne źródło ciepła.
